F1塑料 3P 系列
F1
固定式插座，前后装板
连接器外观尺寸
单位：mm
- A
- 18.8 mm
- E
- 5 mm
- e
- M20×1.0 mm
- L1
- 27.6 mm
- S1
- 18 mm
- ΦB
- 26 mm
2D 图纸 · PDF
3D 图纸 · STEP暂缓提供

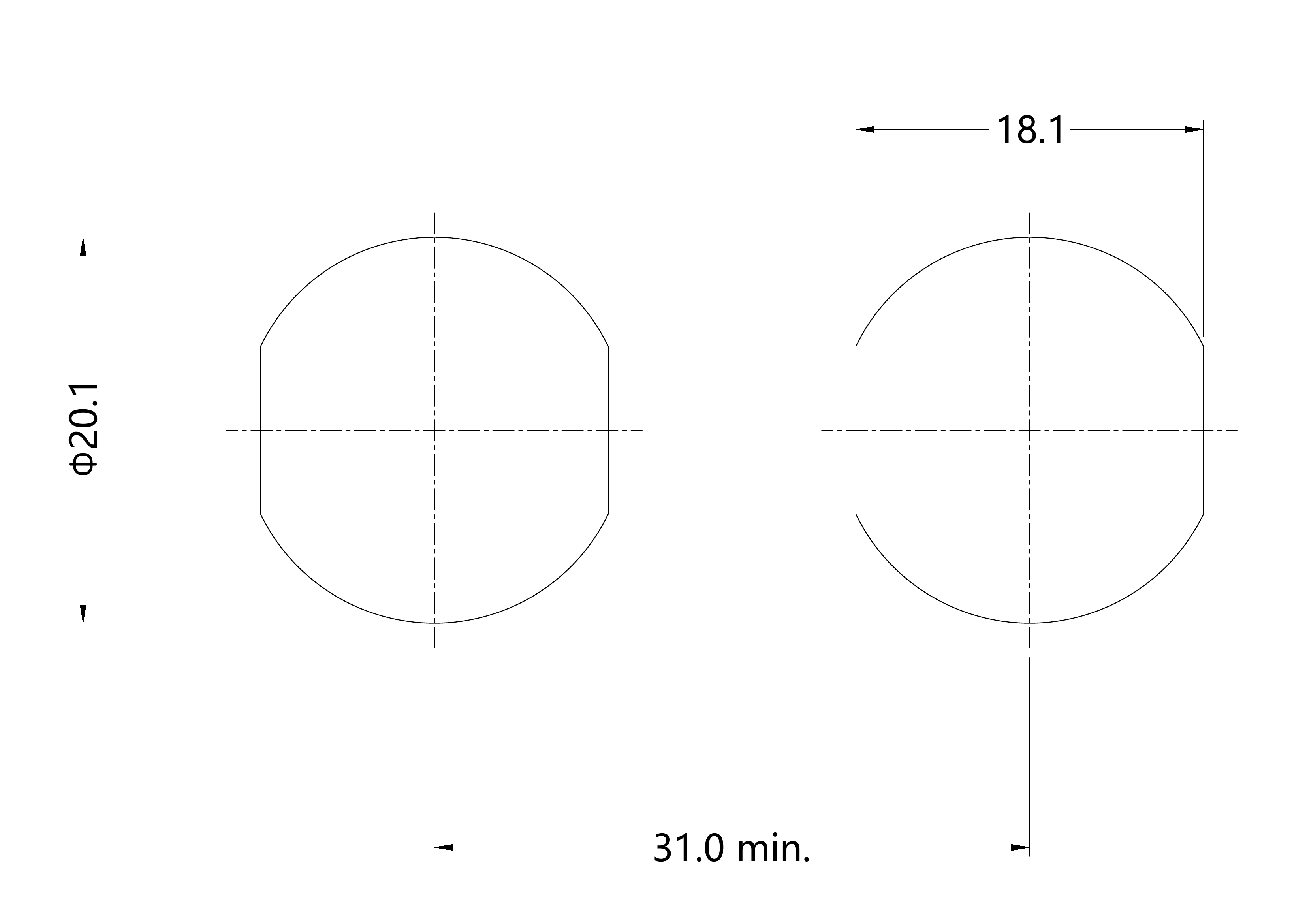

联系我们获取 3D 模型面板开口尺寸
单位：mm
点击查看大图
- A
- 20.1 mm
- B
- 18.1 mm
- L
- 31 mm
定位销 / 防呆键位
G
0°
针芯配置
| 编号 | 针芯数量 | ΦA (mm) | 焊接管Φ (mm) | 测试电压 (KV rms) | 爬电距离 (mm) | 额定电流 (A) |
|---|---|---|---|---|---|---|
| 6+1LV | 7 | 0.9 | 0.8 | 3.9 | 1.95 | 6 |
| 10+1LV | 11 | 0.9 | 0.8 | 3.3 | 1.25 | 5 |
| 14+1LV | 15 | 0.9 | 0.8 | 1.7 | 0.9 | 4 |
| 18+1LV | 19 | 0.7 | 0.6 | 2.7 | 0.7 | 3 |
| 9+1LV+1HV | 11 | 0.9 | 0.8 | 1.7 | 0.9 | 4 |
| 9+1LV+1同轴 | 10 | 0.9 | 0.8 | 1.7 | 0.9 | 4 |
| 9+1LV+1光纤 | 10 | 0.9 | 0.8 | 1.7 | 0.9 | 4 |
| 11+1LV+1光纤 | 12 | 0.7 | 0.6 | 2.7 | 0.75 | 3 |
| 3气流体+3LV | 3 | 0.7 | — | 3 | 1.45 | 9 |
| 11+2LV+1气流体 | 13 | 0.9 | 0.6 | 2.7 | 0.75 | 3 |
注：根据具体应用和相关标准，可能会采用更严格的工作电压。建议工作电压 = 1/3 测试电压。
